公司第二届BIM大赛自2020年8月21日正式开始，10月10日结束。本次大赛得到了各区域（分）公司的积极响应，共有9个区域（分)公司的11支参赛队伍提交了BIM技术成果。大赛基本情况及评审结果已发文公布，公司也明确了下一步BIM技术推广应用的工作重点。为进一步促进全公司BIM技术推广和应用工作，探索和实践BIM技术应用方法，切实提高BIM技术在项目实施过程中的应用效果，现将本次BIM大赛部分优秀成果予以展示。

   公司第二届BIM大赛内容包括场布策划、建模出图、施工模拟、模板和脚手架设计等，与第一届BIM大赛相比，范围更广、涉及软件更多、操作难度更大，我们大部分参赛队伍能迎难而上、攻坚克难，取得了良好的成绩，综合水平得到了很大提高，从原来的仅立足场布策划，到现在的建筑渲染、全景展示、场景漫游、碰撞检测、施工模拟、砌体排布、创新应用等都有掌握、都能应用，而且不同的BIM小组优势体现在不同的方面，各有亮点、精彩纷呈。

瑞安五中项目BIM应用特色

▲瑞安五中项目大门视角

▲瑞安五中项目整体视角

▲瑞安五中项目侧看视角

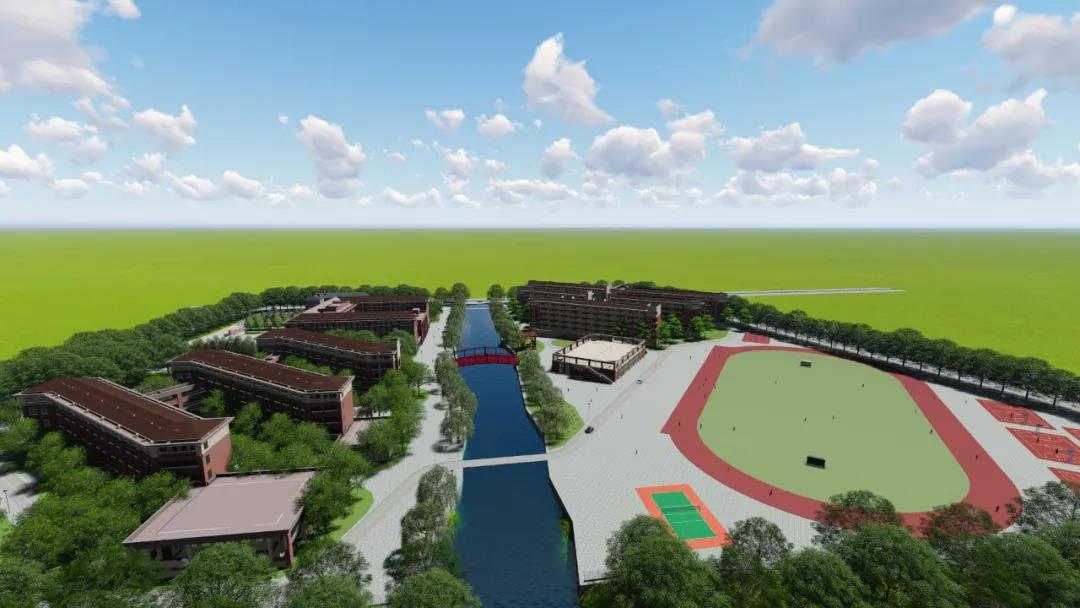

▲瑞安五中项目俯瞰视角

   瑞安五中项目建筑单体多、模型精度高、质感强，成果渲染效果出色、细节与施工图对应一致，并考虑了光影效果和材质选择带来的影响，贴近现实场景。

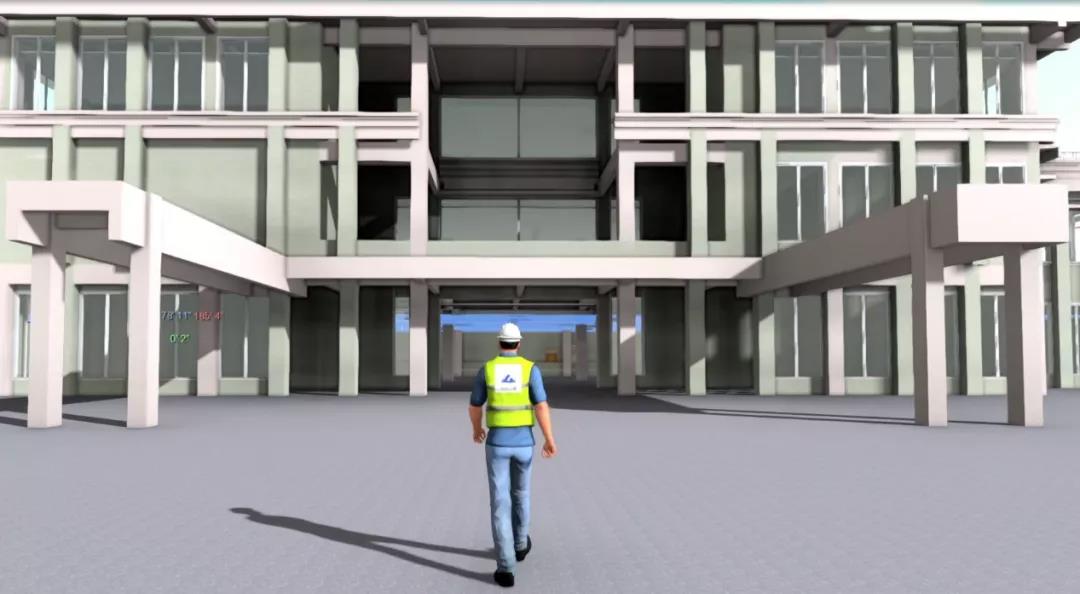

▲瑞安五中项目场景漫游

▲瑞安五中项目室内净高和管线查看

   项目综合运用了多款软件，将revit模型导入到fuzor软件，模拟真人场景漫游，查看室内净高和机电管线排布，人的身高和室内净高展现在同一画面，还原生活场景，方便感受净高和机电管线安装高度是否合理。

▲瑞安五中项目自建标准化构件

   项目还利用revit软件以“族”的形式创建了多个公司标准化构件，这些构件可以导入到不同模型，其他项目可以直接导入使用，十分便捷。创建公司标准化构件族库是公司BIM发展战略的重要内容，公司BIM技术推广领导小组将其编入了BIM年度计划。族库内的标准化构件可以不断扩增，供所有区域公司的BIM成员共享使用，建模时能快捷的展现公司特色形象，族库可以说是一种无形的知识生产力。

苍南档案馆项目BIM应用特色

▲苍南档案馆项目建设方效果渲染图

▲苍南档案馆项目侧面视角  ▲苍南档案馆项目正面视角

   苍南档案馆项目，场布模型及HiBIM相关模型做得极为优秀，建筑模型中增加了很多细节的东西，制作了装饰外立面、门窗、玻璃幕墙、光伏组件等构件，在模型精度上十分接近建设方的工程效果图。

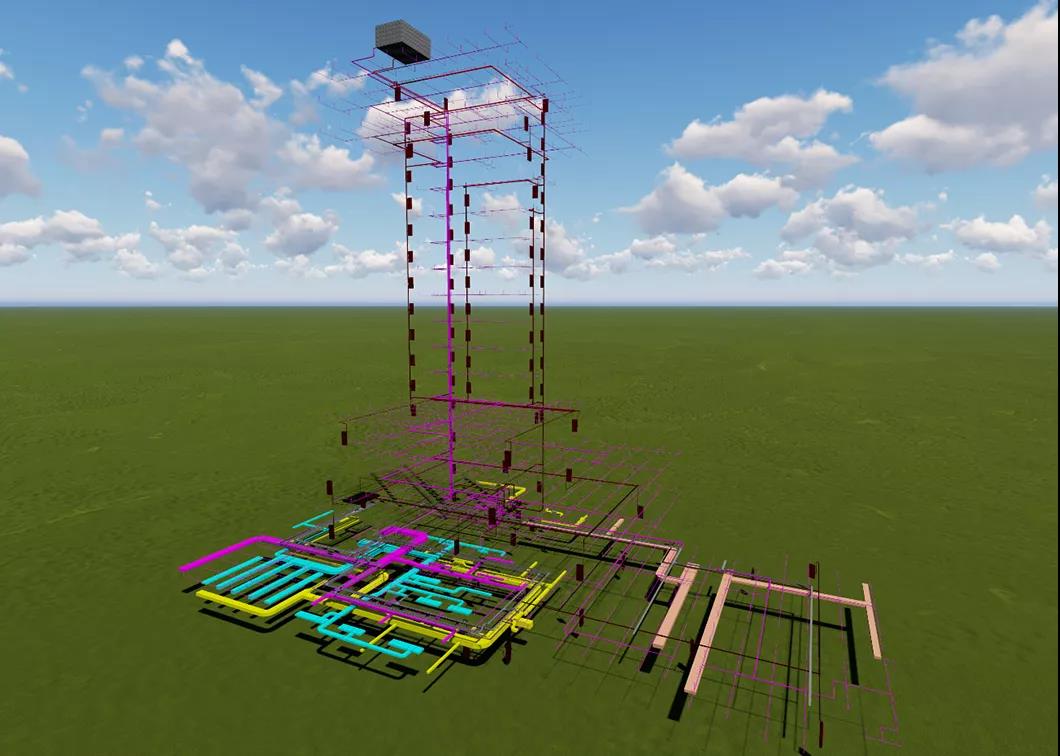

▲苍南档案馆机电整体三维图

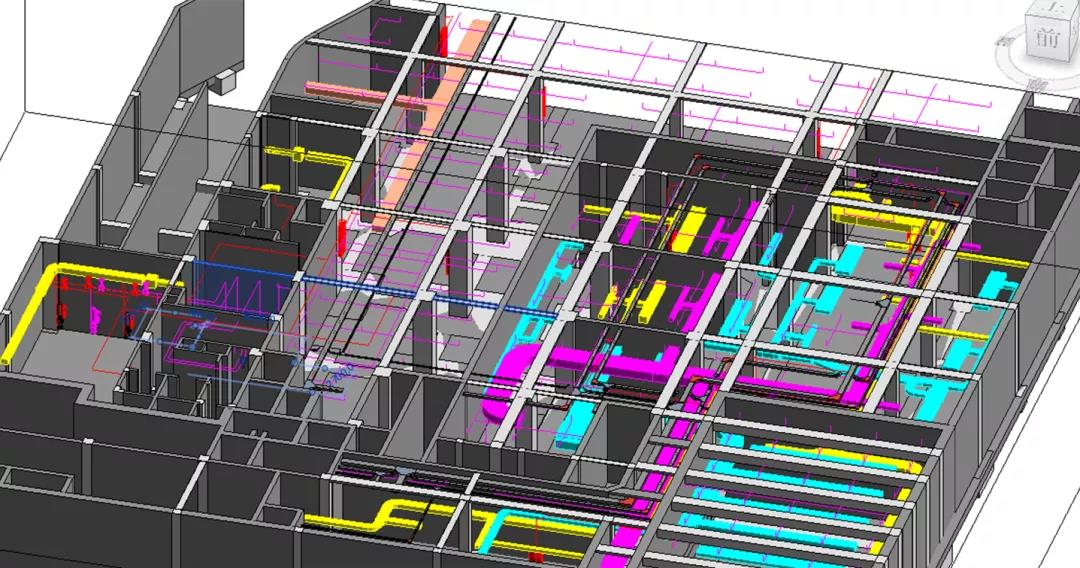

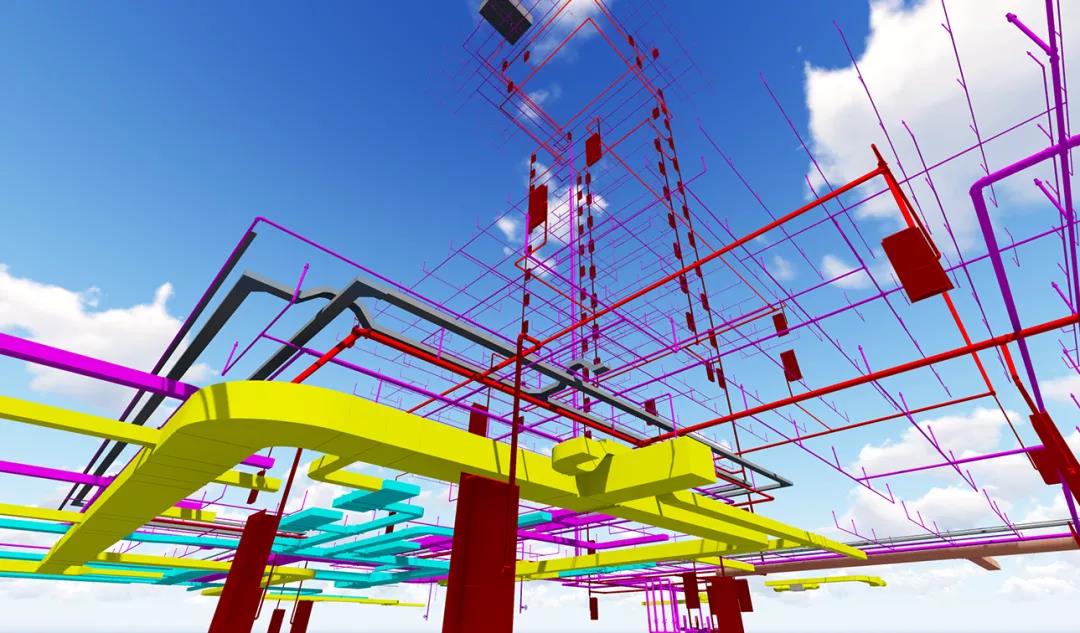

▲苍南档案馆局部管线图

▲苍南档案馆机电与土建专业模型

   项目机电专业模型包括水电、暖通、风管及设备等，成果管线完整、连接正确，设备管线类型、系统命名与施工图一致，设备管线并按施工图正确设置了颜色、材质。单独对机电模型进行更加直观、立体的可视化展示，优化管线布置，减少交错翻弯，方便管理人员查看与使用。

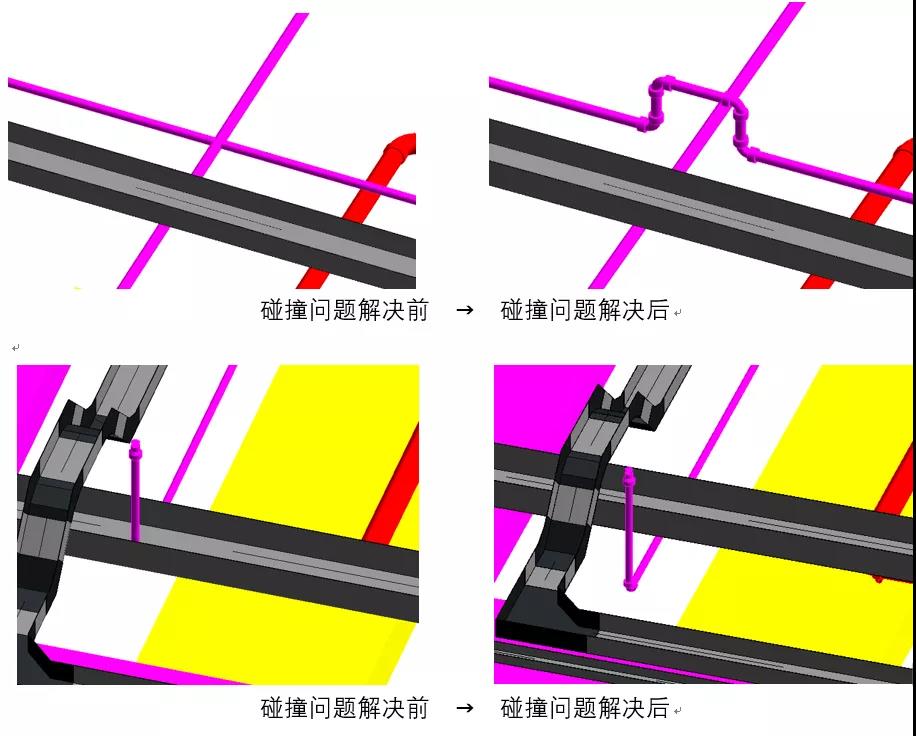

   项目机电管线等各专业模型进行碰撞检查，优化专项方案、减少碰撞，避免因空间冲突产生工期延误、返工等现象。

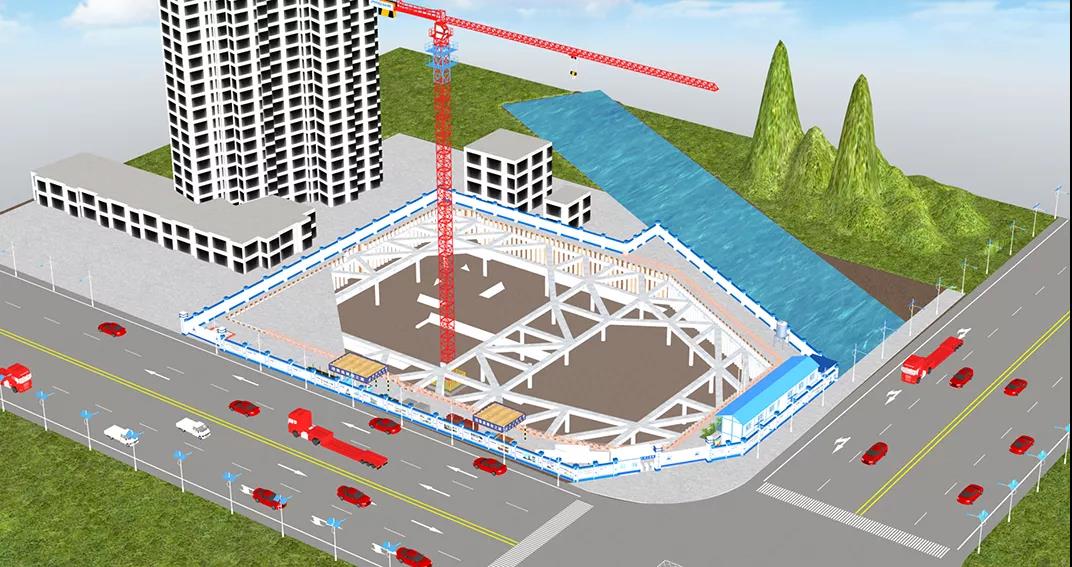

▲苍南档案馆基础阶段场布

▲苍南档案馆基础阶段场布

▲苍南档案馆基础阶段场布

   项目制作了施工模拟动画，配合三阶段场布策划图片，展现了整个施工周期阶段项目的概貌。

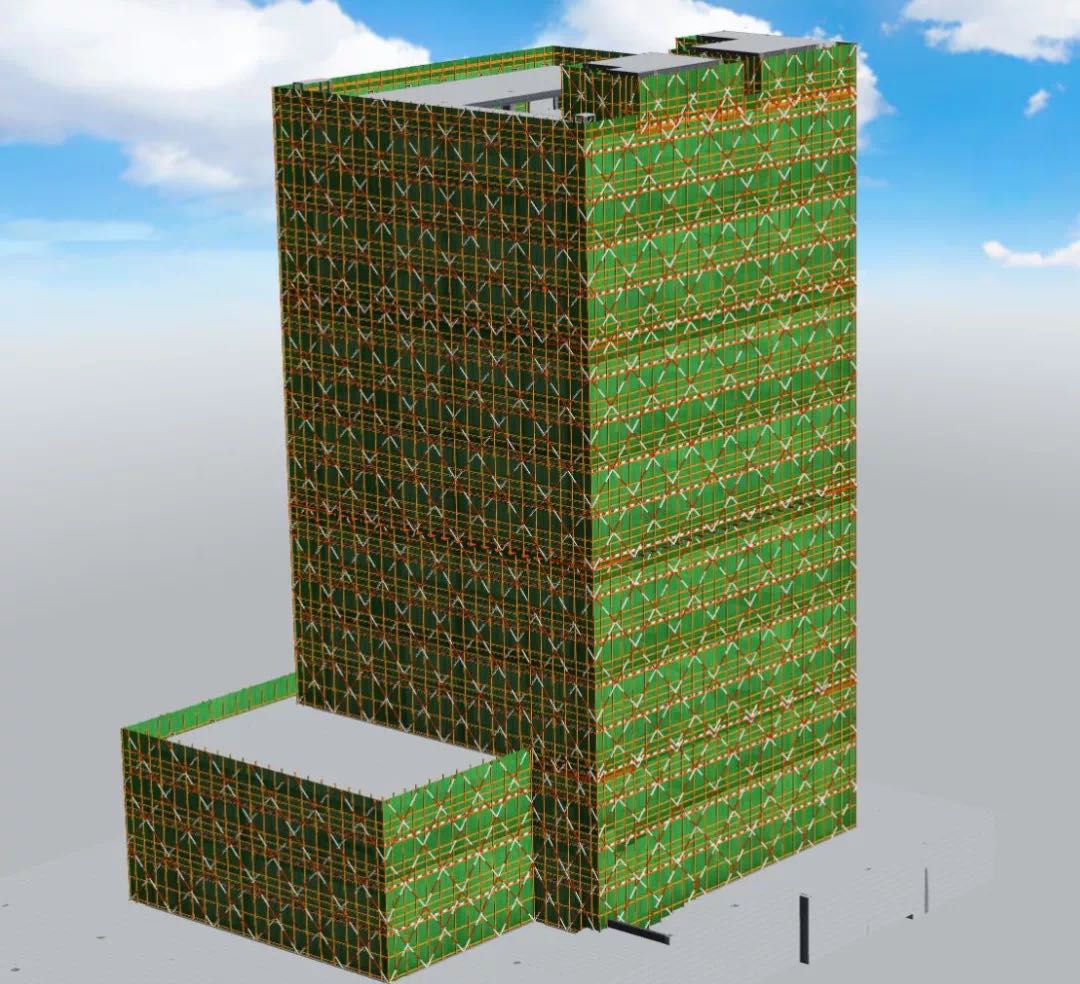

▲苍南档案馆脚手架设计

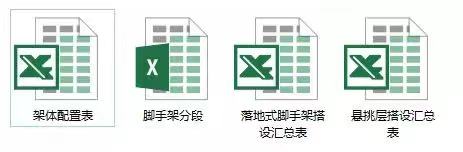

▲苍南档案馆模板设计  ▲苍南档案馆脚手架配置表

   利用品茗BIM脚手架设计软件和品茗BIM模板设计软件，项目进行了脚手架和模板的设计，不仅可以三维出图，还可以直接导出安全计算书、施工方案和材料用量统计。

安丘碧桂园项目BIM应用特色

▲安丘碧桂园项目正面视角

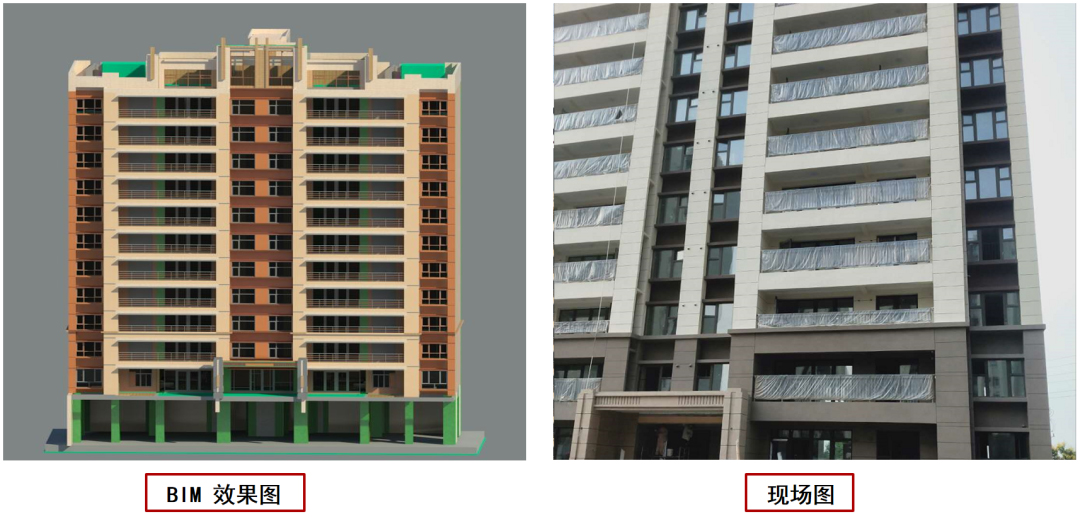

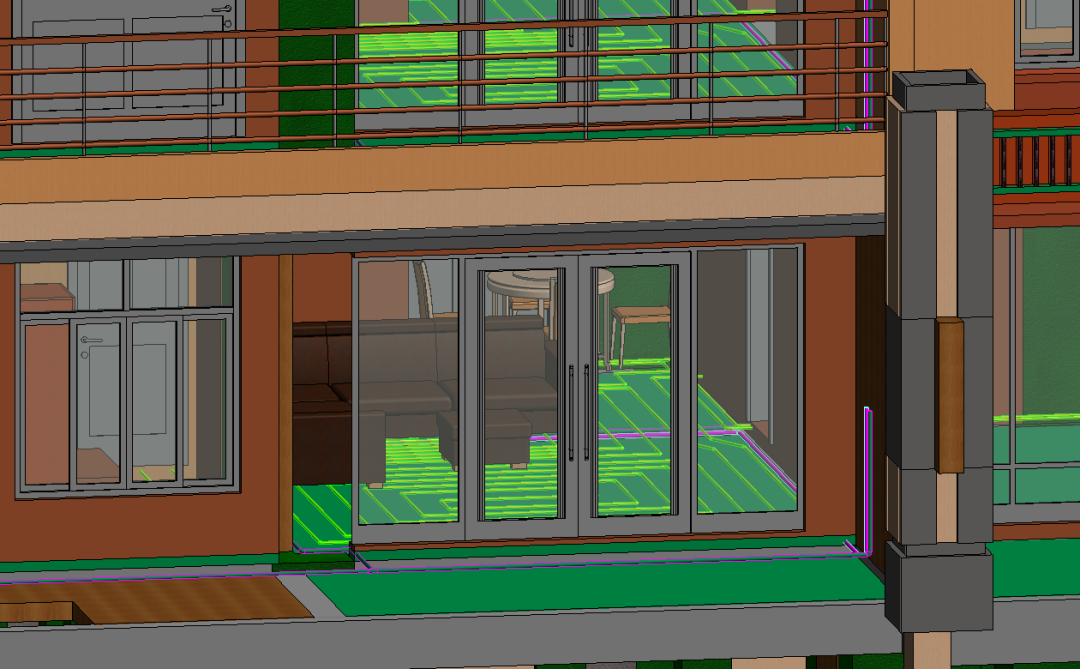

▲安丘碧桂园项目室内  ▲安丘碧桂园项目建筑外立面对比

   安丘碧桂园项目除了建筑模型较优秀之外，室内甚至做了地暖、家具等构件，向建设方展现了逼真的建筑装饰效果。

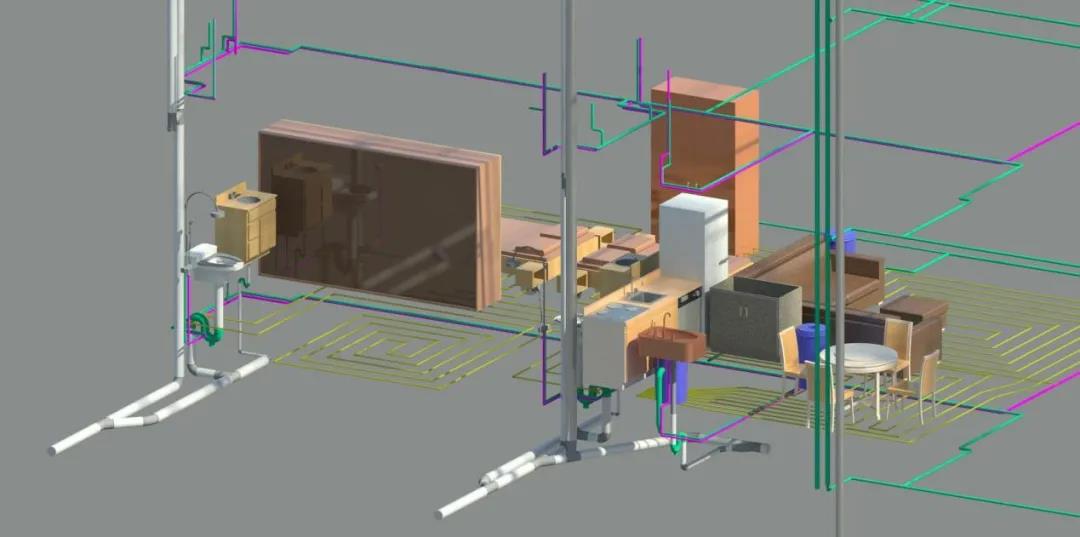

▲安丘碧桂园项目机电局部渲染

   项目机电模型与装饰家具等构件组合在一起，直观展现了给排水管线的安装。

场布策划展示

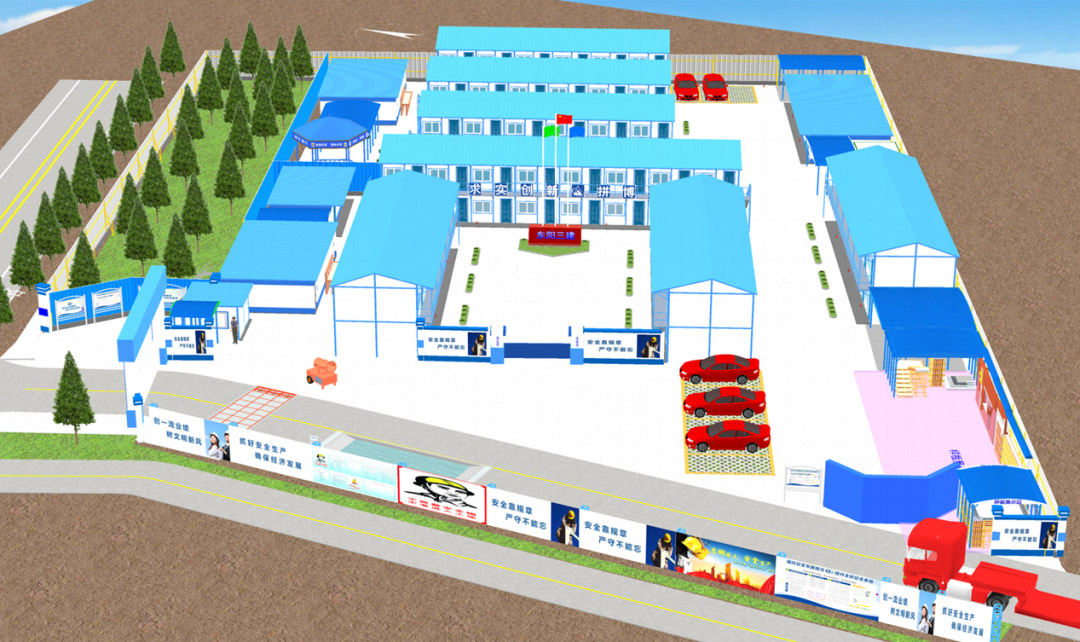

▲山水花园项目办公、生活区

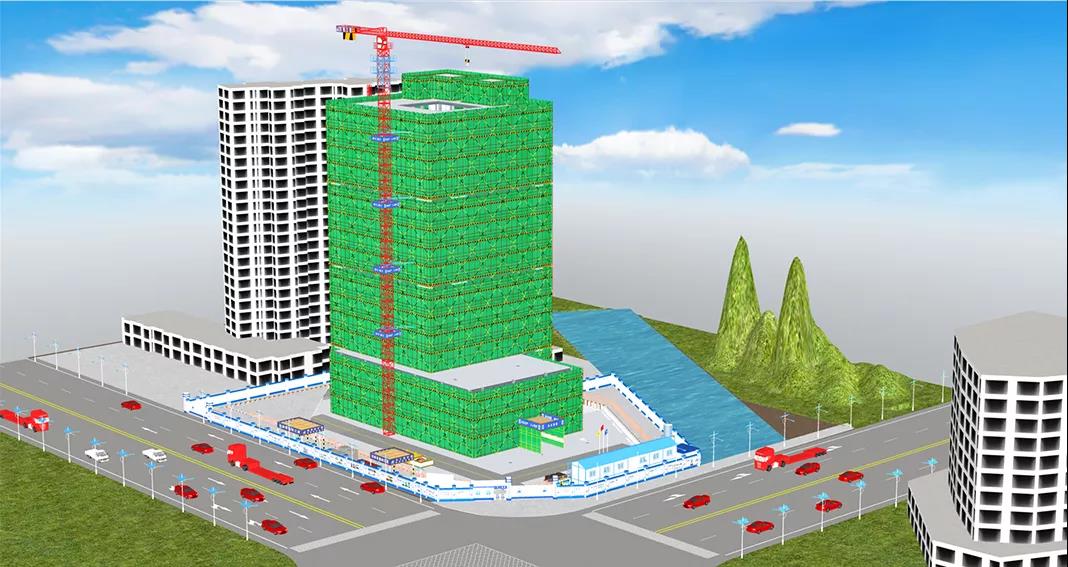

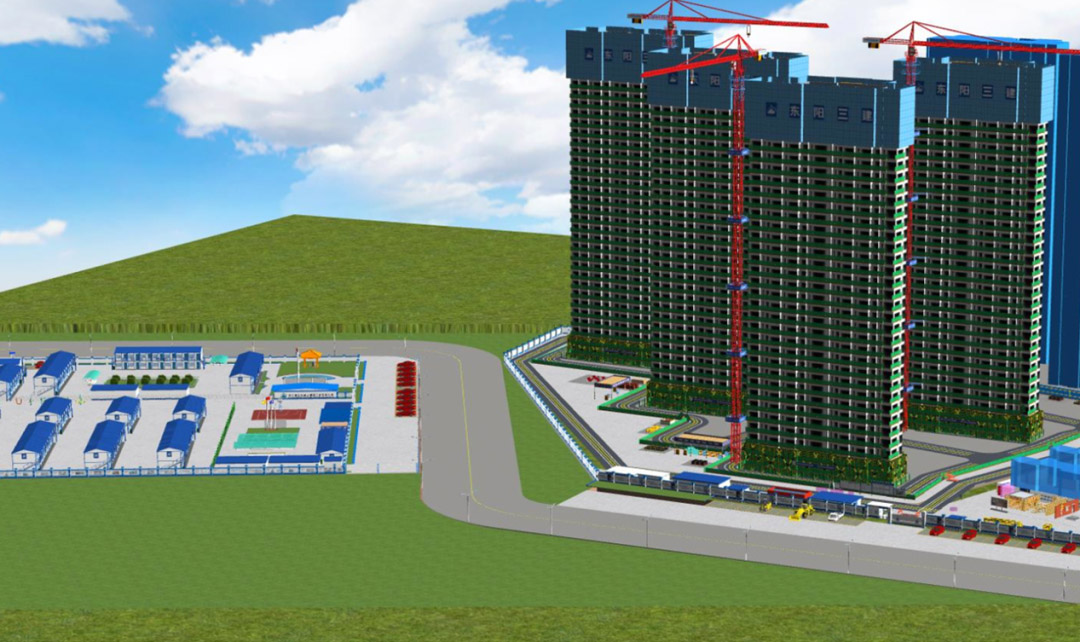

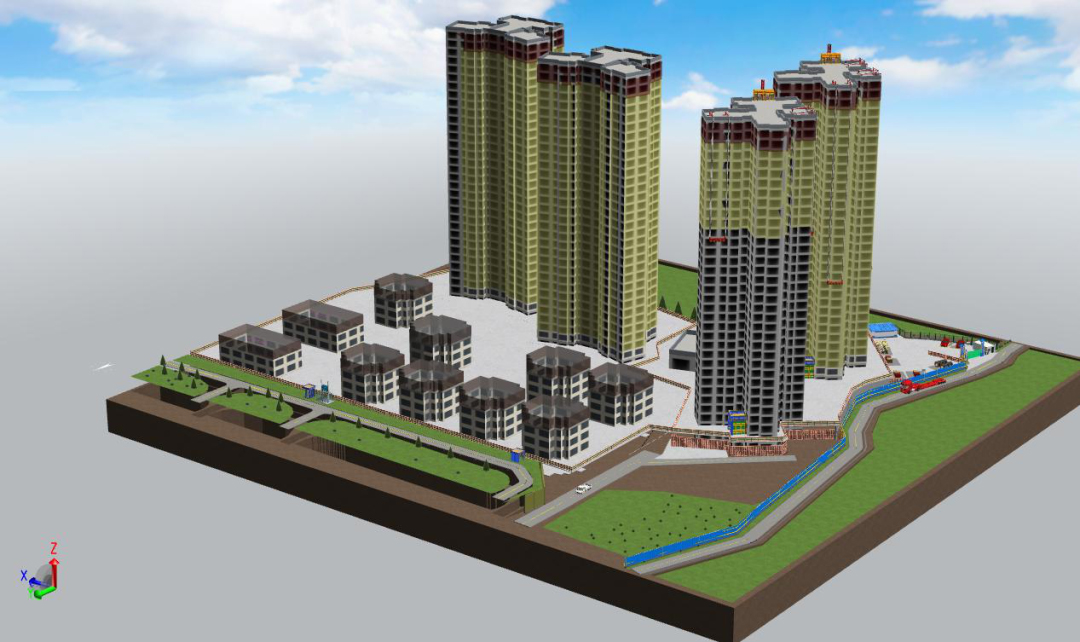

▲山水花园项目主体阶段场布

▲山水花园项目装饰阶段场布

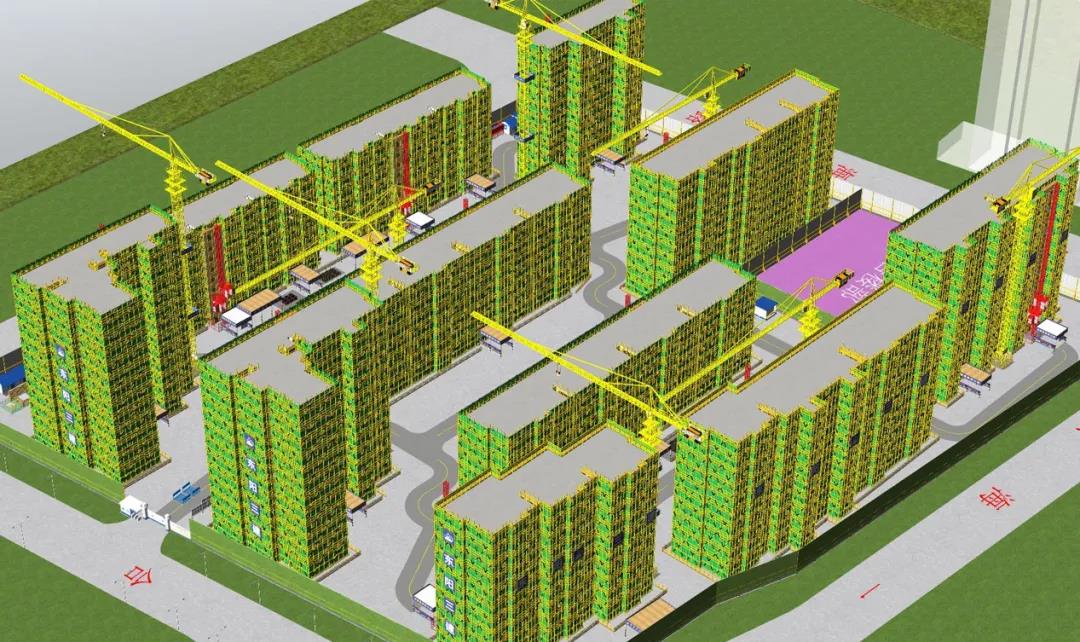

▲颍阳家园三维场布

▲中海瀛海府项目基础阶段场布

▲中海瀛海府项目主体阶段场布

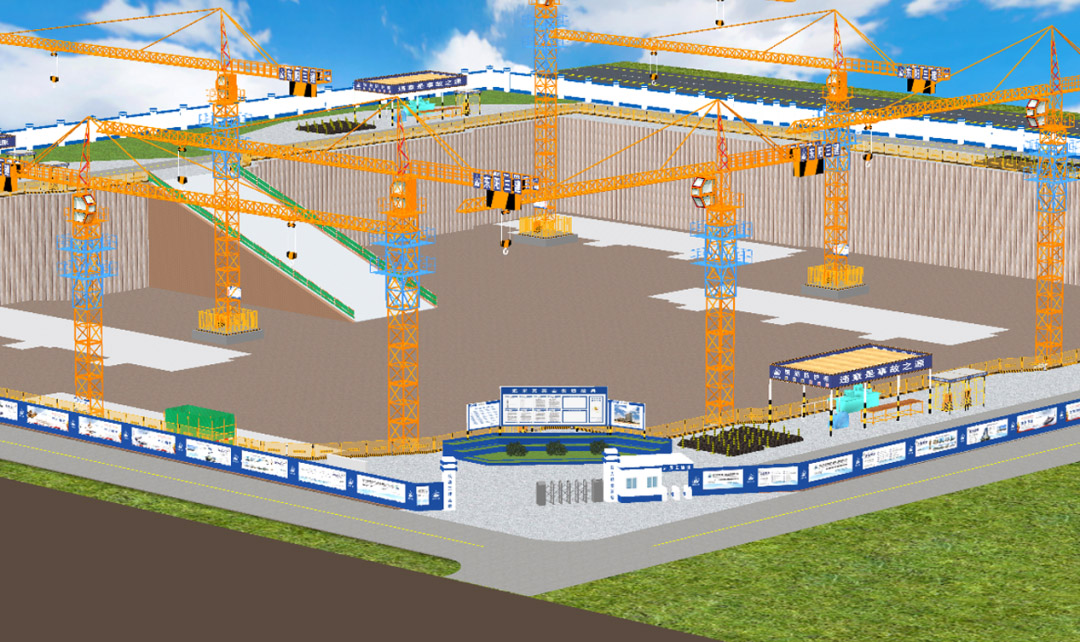

▲亦庄项目主体阶段场布

   除了上面3个工程BIM成果特色鲜明，其他工程对BIM技术的常规应用也很好。

   三维场布策划算是最基础、最实用的BIM应用，该软件简单易学、实用性强。场地布置需全面考虑、布置合理有序，方便施工、便于管理，利于文明施工。本软件各BIM小组已经普遍掌握并十分娴熟。

模型与现实对比

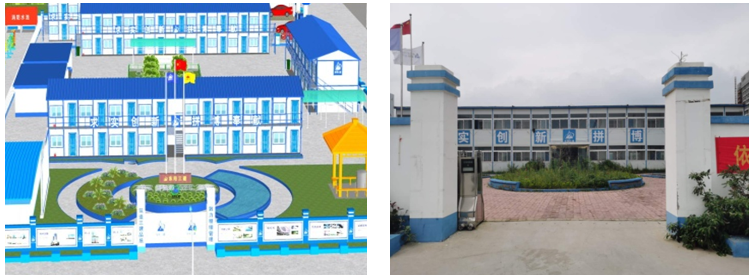

▲亦庄项目基础阶段对比

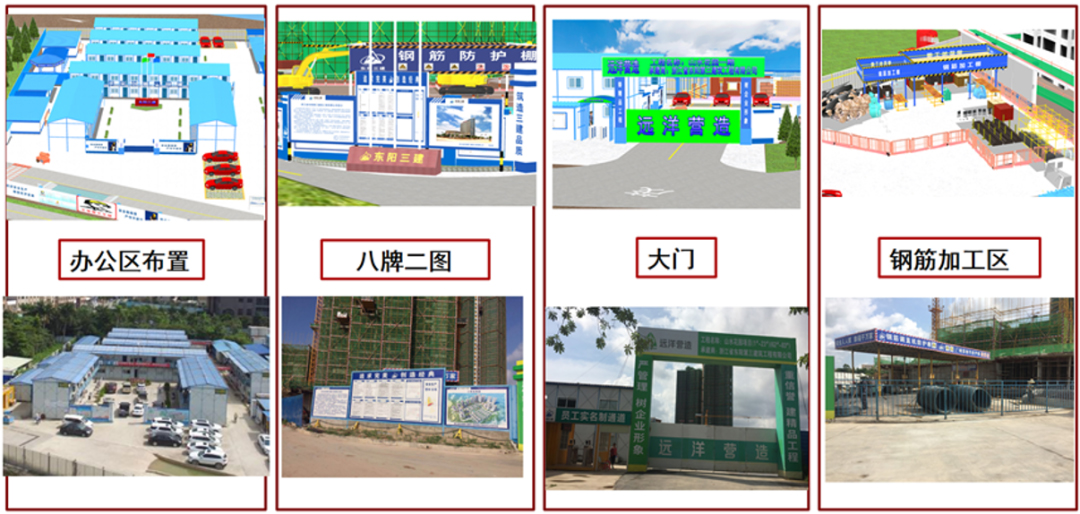

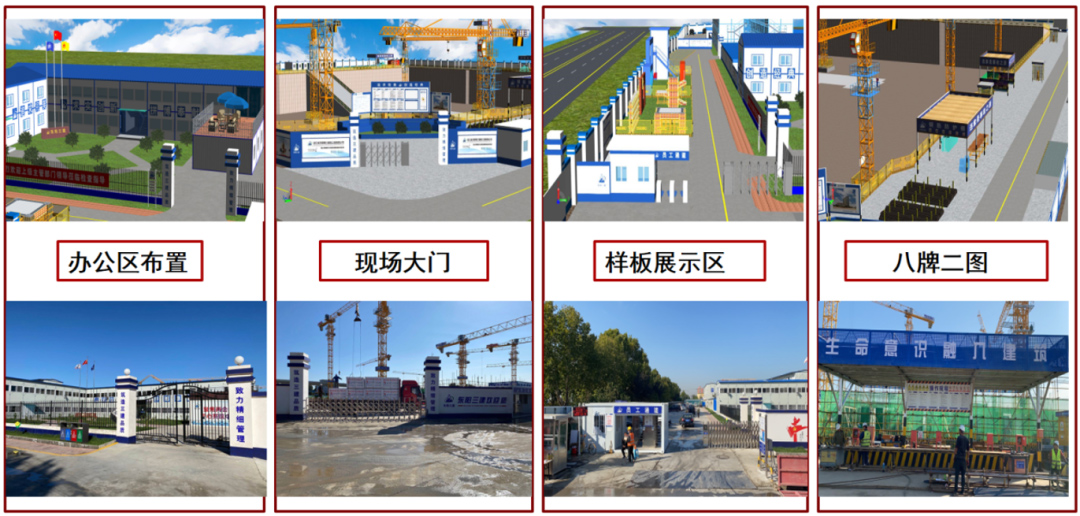

▲亦庄项目办公区对比

▲山水花园项目生活区对比

▲安丘碧桂园项目办公区对比

▲山水花园项目模型与现场对比

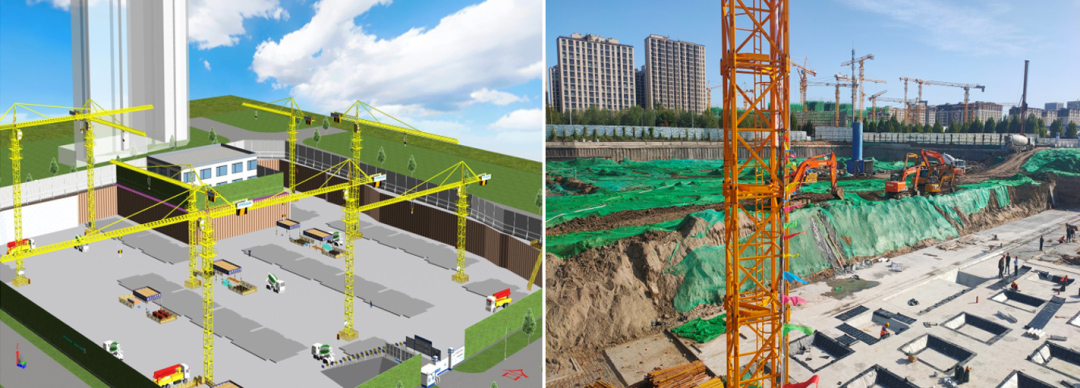

▲中海瀛海府项目模型与现场对比

   场地布置不仅要美观，更要科学合理。模型与现实一致，说明模型对现场实际布置具有积极的指导作用。

其他应用展示

▲山水花园项目构造柱砌体排布

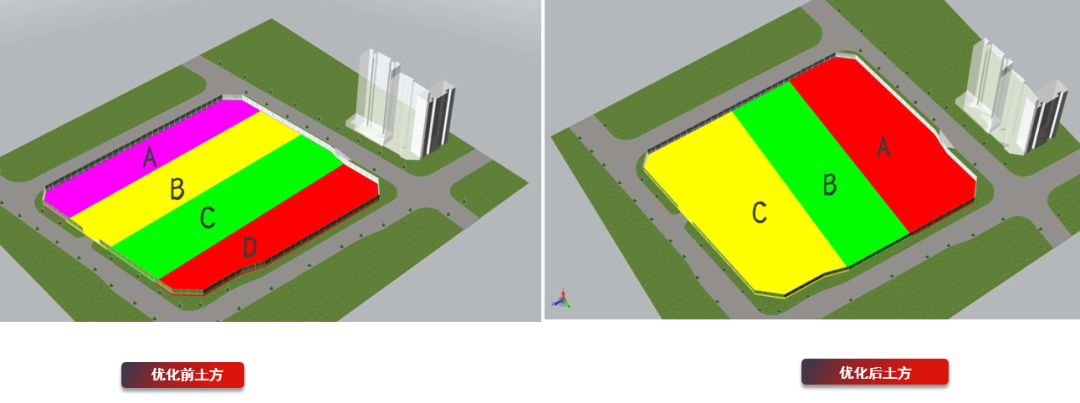

▲亦庄项目土方开挖分区优化

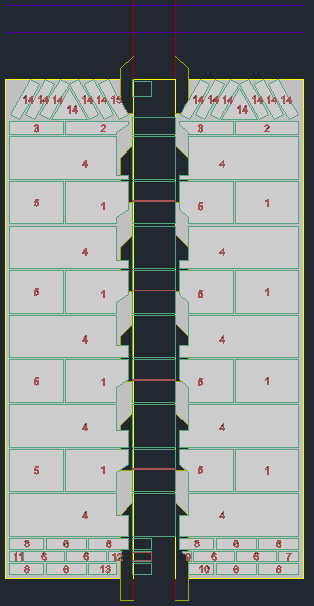

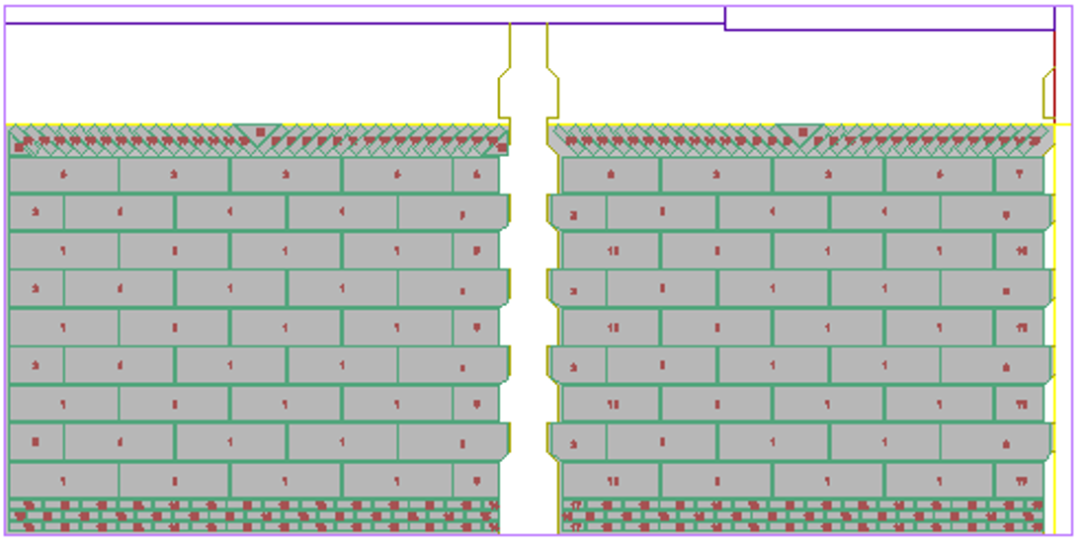

▲山水花园项目砌体排布

▲花园项目砌体排布导出材料量

   本次BIM大赛评审十分重视BIM成果的落地应用，主要目的是推广BIM技术在项目实施过程中的应用，并提高BIM技术的实际应用水平。亦庄项目在专项方案中采用BIM技术对土方开挖进行分区优化，山水花园项目对砌体采用BIM技术进行排版优化，均取得了较好的效果。

   本次比赛亮点纷呈，有视频格式的施工模拟和场景漫游，有文本量巨大的多专业模型碰撞检测报告，以及根据模型导出的安全计算书、施工方案、材料配置表、净高分析报告等，更有关于BIM技术的创新应用，采用机械设备、智能工具辅助优化BIM技术的应用，这些动态成果和纯文字成果没有在本文展示。

   本次比赛不仅丰富了比赛内容，而且更注重成果的落地和应用，因此在评审分值中降低了模型的比分，提高了汇报材料和应用成果的比分，对各BIM小组来说，本次比赛既是一次挑战，更是一次恶补BIM技术知识和提高BIM技术水平的机会。比赛成果丰硕，目标圆满实现，绝大部分小组在场布策划、建模出图、施工模拟、模板和脚手架设计等方面的BIM技术综合能力得到了有效提高，同时也摸清了各BIM小组存在的问题与不足，为今后BIM工作的开展指明了方向。
